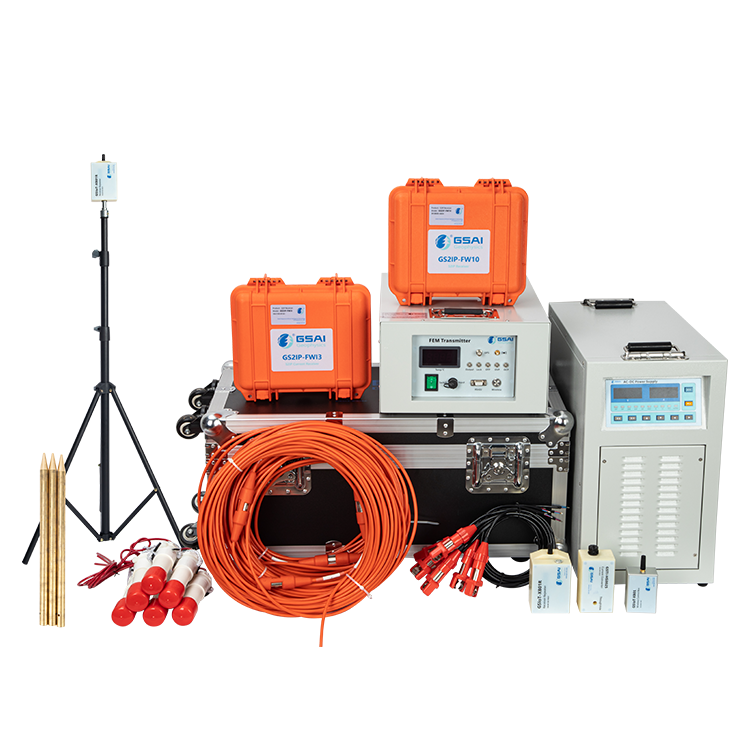

大功率高密度电法测量系统

3-5A发射电流可探测超过1000m深度；数据信息量达到常规激电方法的10倍以上；II级地形1km深度的勘探效率可达常规方法的10倍；频域分辨率达到常规方法的2倍，具备区分矿与非矿能力。

基于扩频通信、矿与非矿区分、相对相位谱压制电磁耦合感应等理论，采用无线分布式阵列采集、北斗高精度同步及微弱信号检测、大功率多波形发射、多装置多极距组合处理等关键技术实现了矿与非矿区分及大深度、高精度、高效率勘探。

获取产品资料

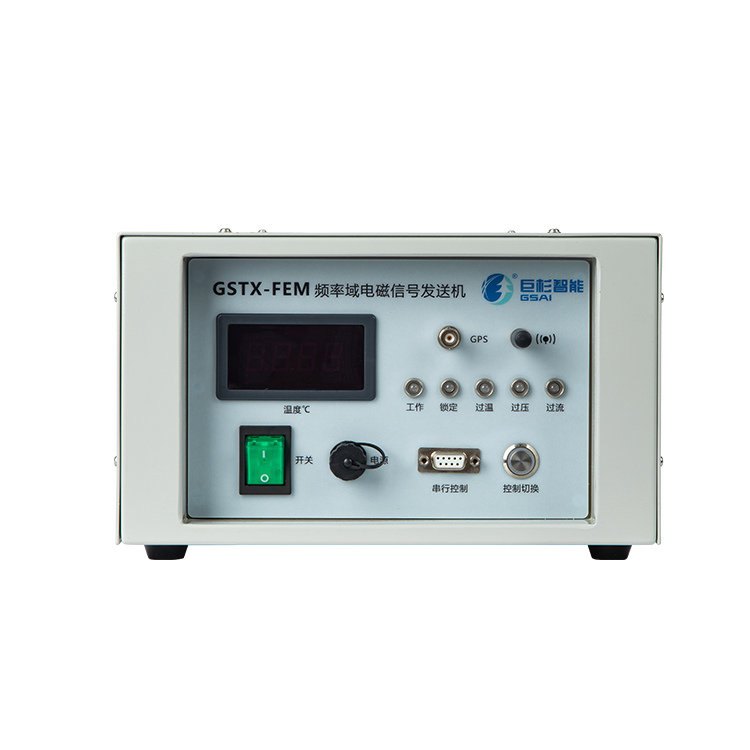

发射机技术参数

◆发送机电源模块可串并：支持多个1000V/3A、或多个1000V/10A串联、并联、或串-并组合，满足各种接地条件下大功率输出，以及多种供电电压和供电电流需要

◆同步：GPS或GPS+芯片级原子钟。

◆发射信号可选扩频信号输出

◆网络：支持ZigBee无线组网和远程测控。

◆输出电流：可调范围包含1A～10A，10-50 A可选。

◆最大输出电压：≥4800V。

◆最大输出功率：≥200W。

◆发射机最大功率：≥10KW。

◆电流信号输出：根据最大供电电流由霍尔传感器输出不同灵敏度的电流取样信号

命名规则：GSTX-N3000-50

¯ ¯ ¯

巨杉发送机发送电压发送电流

备注：发送电压指最大发送电压，发送电流指最大发送电流。

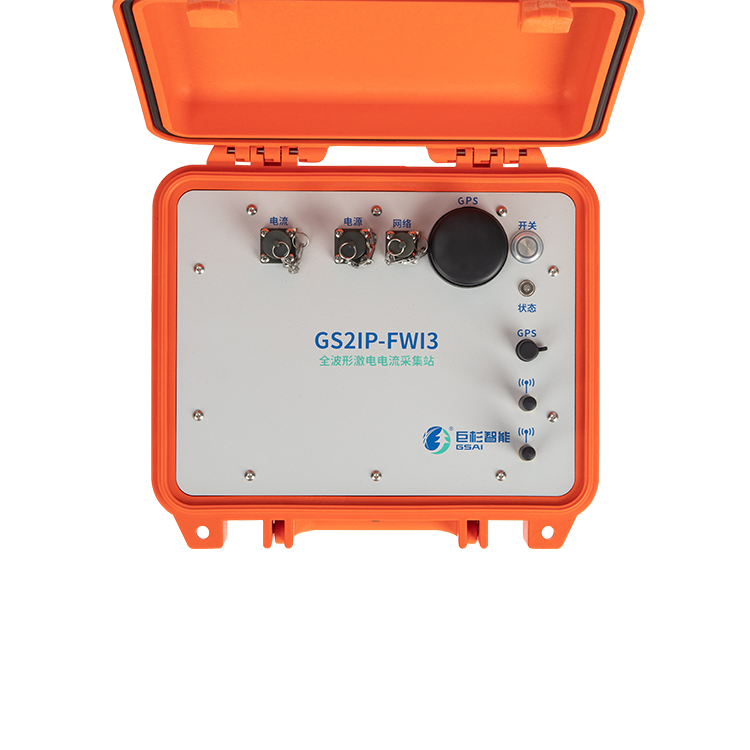

接收机技术参数

◆通道数：6。

◆放大倍数：1～64。

◆测量模式：可获取视电阻率、电阻率、自然电位（SP）、极化率等参数。

◆测量电压范围：包含-15V～+15V。

◆总动态范围：166 dB。

◆功耗：2W。

◆采样率：≥15Hz。

◆本底噪声：≤。

◆A/D转换：32/24位（32位输出，19-24位有效）。

◆控制：支持无线/有线控制，最大无线控制距离1.6 km。

◆组网：无线最大组网数量为65536台采集站，有线最大组网数量为255台采集站。

◆工作温度：-40 °C～60 °C。

◆阻抗振幅测量范围：10^-3 W ～ 10⁹ W。

◆记录数据：供电电流波形、测量电压波形、阻抗（相位+振幅）、复电阻率、样本/露头照片、测量参数、样本参数、GPS坐标。

◆最大样品尺寸：85 ´ 85 ´ 500 mm。

◆工作温度：-20℃- 60℃。

◆组网能力：蓝牙 + WiFi。
